Akıllı Jeofizik Keşif Teknolojisi ve Mühendisliği

1. Madencilik yüzünde madencilik ve kazı için tespit teknolojisi ve ekipmanı

Yeraltı sismik keşif teknolojisi, kömür madenciliği aşamasında kömür dikişlerinde hatalar, ince kömür kemerleri ve çökme sütunları gibi gizli felakete neden olan organların tespit edilmesinde dikkate değer sonuçlar elde etmiştir. Bununla birlikte, yeraltı sismik algılama teknolojisinin başvuru sürecinde hala bazı sorunlar vardır. Patlayıcı sismik kaynakların uygulanması sınırlıdır, inşaat sırasında kömür madeni üretim faaliyetleri üzerinde belirli bir etkiye sahiptir ve bir kerelik statik tespit kömür ve kaya dinamik felaketlerini izleyemez. Gerçek zamanlı sismik izleme teknolojisi, sismik kaynak olarak kömür dikişlerini keserken yol başları (tünel sıkıcı makineler) veya kesme makineleri tarafından üretilen titreşimleri kullanır. Gelişmiş tespit elde etmek için sürekli şok dalgalarının yankıları kullanılır. Çevrimiçi maden sismik izleme trafo merkezi, sismik verileri gerçek zamanlı olarak toplamak ve optik fiber yoluyla yere iletmek için yeraltı tüneline uzun süre kurulabilir. Bu temelde inşa edilen gerçek zamanlı sismik algılama sistemi, büyük sismik verilerden anormal yapıların yankı sinyallerini gerçek zamanlı olarak arayabilir. Ve anormal jeolojik cisimlerin tespitini ve kazı tünelinin önünde ve yanında ve madencilik çalışma yüzünün önünde dinamik afet izlemesini dinamik olarak tamamlayın.

1.1 Madencilik teknolojisi ve ekipmanı ile birlikte gerçek zamanlı sismik izleme

Madencilik sismik madencilik çalışma yüzüne yöneliktir. Kaynak sinyali olarak kömürü keserken Shearer tarafından uyarılan sinyali kullanır. Madencilik çalışma yüzünün kafa girişinde, kuyruk girişinde ve sondaj deliklerinde sismik sensörler düzenleyerek sinyali gerçek zamanlı olarak alır ve gerçek zamanlı işleme ve dinamik görüntüleme için sismik keşif verileri kullanır. Bu teknoloji, kömür dikiş kesintisi arızaları, çökme sütunları ve çalışma yüzündeki kömür dikiş inceltme alanları gibi statik jeolojik koşulların kesin olarak tespitini, ayrıca çatı kırığı bölgeleri, stres konsantrasyon alanları ve patlama tehlikeli alanlar gibi dinamik felaket koşullarının izlenmesi ve erken uyarısı olabilir. Ve kömür madenlerinin akıllı insansız güvenli madenciliği için veri desteği sağlayın.

Çalışma yüzünün iki oluğu boyunca belirli aralıklarla 450 metrelik sismik sensörler düzenleyerek, titreşim sinyalleri sürekli olarak gerçek zamanlı olarak alınır. Otomatik analiz yoluyla, Shearer kaynağı tarafından uyarılan sinyaller tanımlanır ve etkili sismik dalga alanı otomatik olarak çıkarılır. Kömür madenciliği çalışma yüzlerinin dahili görüntülemesini sağlamak için sismik inversiyon ve görüntüleme teknolojisi kullanılır.

Madencilik ile sismik inşaat düzeni çizimi

Madencilik ile sismik stres görüntüleme sonuçları

Madencilik ile sismik statik yapısal görüntüleme

1.2 Kazı teknolojisi ve ekipmanı ile birlikte gerçek zamanlı sismik izleme

Kömür duvarını kesen yol başlığı (tünel sıkıcı makinesi) tarafından üretilen titreşim sinyali sismik kaynak olarak kullanılabilir. İndüklenen sismik dalgalar sismik kaynağı bırakır ve dışa doğru yayılır. Kömür dikişinin nedensel etkisi nedeniyle, sismik dalgalar oluşturmak ve kömür dikişi boyunca dışa doğru ilerlemek için birbirlerine müdahale ederler. Kafa karşılaşmasının etrafında varlar. Yansıyan dalgalar, gizli jeolojik anomaliler olduğunda ve konuşlandırılan sismik sensörler tarafından alındığında üretilir. Alınan dalga alanından etkili yansıyan dalgaları çıkararak ve yansıma görüntüleme gerçekleştirerek, yeraltı kömür madeni kazılarının çalışma yüzünün önündeki belirli bir alanda jeolojik yapının dinamik, zeki ve ince tespiti, kazma sırasında keşif yapmak ve kömür madenlerinin yeraltı madenciliğini belirleyebilir. İleri yapının amacı, kömür kaynaklarının güvenli ve verimli madenciliği için jeolojik bir garanti sağlamaktır.

450 metrelik sismik sensörler, gerçek zamanlı olarak titreşim sinyallerini almak için yolun ucunun arkasındaki belirli aralıklarla konuşlandırılır. Otomatik analiz yoluyla, yol başlığı tarafından uyarılan sinyaller tanımlanır ve etkili sismik dalga alanı otomatik olarak çıkarılır. Yansıma görüntüleme teknolojisi, karayolu gelişiminin ön ve yanında 200 metre içinde jeolojik anomalileri tespit etmek için kullanılır.

Kazı ile keşif verilerinin görüntüleme sonuçları

Kazı ile keşif verilerinin görüntüleme sonuçları

2. Kömür Madeni Yeraltı Elektrik İzleme Teknolojisi

Madencilik çalışma yüzünün tünelinde potansiyel sinyalleri otomatik olarak toplayın, izleme verilerini otomatik olarak işleyin, madencilik çalışma yüzünün üst ve tabanının dirençindeki değişiklikleri dinamik olarak izleyin ve yeraltı kömür madenciliği yüzünün üst ve tabanındaki gizli su iletim kanallarındaki değişikliklerin gerçek zamanlı izlenmesini gerçek zamanlı olarak izleyin.

Dinamik İzleme Sonuçları Çalışma Yüzeyi Görünen Dirençlendirme Grafiği

3. Kömür madenlerinde mikroseismik izleme teknolojisi

Uzaktan veri toplama ve otomatik veri işleme teknolojisi aracılığıyla, çalışma yüzünün madencilik süreci sırasında mikroseismik olaylar, madencilik çalışma yüzünün üst ve tabanındaki çatlakların gelişimini ve stres konsantrasyonu bölgelerinin uzamsal dağılım, yoğunluk ve frekans karakteristiklerini izleme amacına ulaşmak için gerçek zamanlı olarak izlenir.

Mikroseismik İzleme Sonuçları Çalışma Yüzü Haritası

4 Mikroseismik-Elektrikli Akıllı Kupla İzleme Sistemi

Mikroseismik-elektrikli birleştirme izleme teknolojisi, madencilik çalışma yüzünün çatısında ve tabanındaki 'iki bölgenin' gelişimini dinamik olarak izlemek ve değerlendirmek için kullanılır. Aynı zamanda, yoğunluk, uzamsal göreceli pozisyon, geometrik kırık boyutu ve madencilik öncesi ve sonra konsantre çatlak geliştirme yoğunluğu izlenir. Çok parametreli ve çok modlu verilerin kaynaşması yoluyla, çatı ve zemindeki çatlakların geliştirilmesinin akifere yol açıp yol açamayacağını, güvenli madenciliği sağlayarak ve ekonomik faydaları iyileştirip geliştiremeyeceğini kapsamlı bir şekilde değerlendirebiliriz.

Mikroseismik-Elektrikli Kuplaj İzleme Sonuçları

Mikroseismik-elektrikli birleştirme izleme teknolojisi ve ekipmanı geliştirdik, madencilik yüzü için çok istekli bir izleme sistemi oluşturduk ve madencilik yüzünün çatısında ve tabanında 'iki bölgenin' gelişiminin kapsamlı bir değerlendirmesini sağladık ve jeolojik felaketlerin erken uyarısı. Çok kaynaklı heterojen büyük verilerin füzyon analizi yoluyla, su hasarı izlemenin otomasyonunu ve zekasını ve çalışma yüzeylerinde erken uyarı için maden su hasarı riskleri için çok seviyeli bir erken uyarı mekanizması oluşturulmuştur.

5. Uzun mesafeli yönlü sondaj için jeofizik araştırma teknolojisi ve ekipmanı

1000 metrelik yönlü uzun sondaj, hızlı tünel tünelinin arkasında veya bitişik bir sondaj bölgesi, sondajlı geçici elektromanyetik, sondaj deliği coğrafi radar ve sondaj deliği kullanılarak, su-zengin alanların radyal yönleri, jeolojik yapılar ve litolojinin, radiyal yönlerde, jeolojik yapıların ve litolojiyi, tespit ettikleri gibi, bir şekilde tespit ettiği gibi, tespiti olarak yerine getirir, bu şekilde tespit edilir, Merkez, 30 metre yarıçapı ve yaklaşık 1.000 metre derinlikte, yolun yüksek hassasiyetli jeolojik tahmin profilinin tünel oluşturulması, hızlı tünel kazısının uzun mesafeli tespiti karşılar.

Geçici Geçici Elektromanyetik Algılama Sonuçları

Jeolojik Radar Tespit Sonuçları Doğal Gama Tespit Sonuçları

'Uzun mesafeli kazı ve tespit ' teknolojisi, güvenli ve hızlı tünel kazıları için jeolojik bir temel sağlayarak tünellerin uzun mesafeli, yüksek hassasiyetli jeolojik ileri düzeyde tespitini sağlar. Kömür madenciliği yüzlerinin jeolojik şeffaflığı, hidrolik kırılma ve harç dönüşüm etkilerinin tespiti ve acil kurtarma ve afet yardımı gibi birçok boyuttaki uygulamaları genişletmek için kullanılabilir.

Grouting dönüşüm etkisi tespiti

Hidrolik kırılma etkisi tespiti

Kapsamlı İşleme Bulut Platformu

Çok Kaynak Maden Kıyısı Jeofizik Yöntem Bilgi Füzyon Yorumlama Platformu

6. Deliklerde elektromanyetik tespit

Kıyafetlerdeki elektromanyetik yöntem kullanılarak üç boyutlu üç bileşenli veri toplama ve görüntüleme yardımıyla, düşük dirençli anomalilerin 30 metrelik radyal bir radyal konumlandırılmasını tespit etmek ve tahmin etmek mümkündür, bu da kömür madalığında 'uzun mesafeli kazı ve tespitin ihtiyaçlarını karşılamak mümkündür.

Uzun mesafeli delik içi elektromanyetik tespit bölümü sonuçları

Uzun mesafeli delik içi elektromanyetik tespitin üç boyutlu sonuç diyagramı

7. Zemin Goaf alanlarının kesin araştırılması

Zemin elektromanyetik yöntem ince keşif teknolojisi, sondaj teknolojisi ile organik olarak birleştirilir ve üç boyutlu lazer taraması, sonar taraması, delik açma, delik içi elektromanyetik saptama, vb. Ve su birikimi miktarını ve kalan mineral kaynak rezervlerini tahmin etmek için bir temel sağlamak için, kömür/kaya sütunlarının dağılım aralığı, Goaf'ın çatısının ve tabanının çöküşünü ve boşluktaki su birikimi yüksekliğini ve aralığını araştırıyor.

Zemin Geçici Elektromanyetik İnce Tespit Sonuçları Haritası

Goaf bölgesinde tespit dağılımının en üst görünümü

8. Yüksek hassasiyetli yer-hava eklemi geçici elektromanyetik yöntem

Ortak zemin havası geçici elektromanyetik yöntem, yeraltı indüklenen girdap akımlarının yer veya havada yoğunluğunu, uzamsal ve zamansal dağılım özelliklerini gözlemlemek için özel araçlar kullanan ve hedefin elektrik bilgisini ekstrakt ve sentezleyen bir elektromanyetik indüksiyon tespit yöntemidir. Analiz, akiferlerin su zenginliği, Goaf alanlarının keşfi veya Goaf su birikim alanları gibi sorunları çözmek.

Öğütülmüş geçici elektromanyetik yöntem

Yerden Havaya Geçici Elektromanyetik Yöntem

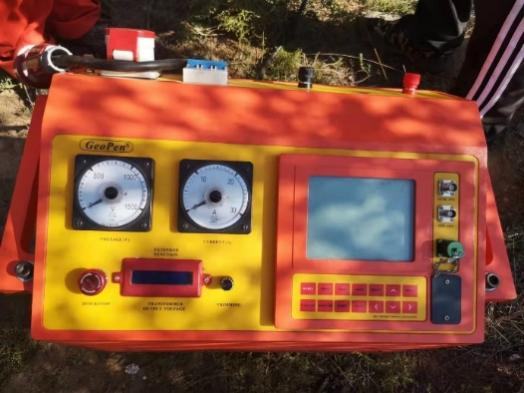

Yüksek Güç Verici

Tamamlamak

Alıcı

Anten al

Aşağıdaki şekilde gösterildiği gibi, gerçek keşif sonuçları gösterilmiştir. Üç boyutlu görüntüleme sonuçları, tüm anket alanındaki yeraltı ortamının, toplam dört medya katmanı dahil katmanlı olduğunu göstermektedir. Daha sonra, üç boyutlu görüntüleme gövdesi dijital olarak dilimlendi. Doğu-batı ve kuzey-güney yönlerindeki dilim ekranından yola çıkarak, oluşumun elektrik tabakası iyidir ve süreklilik iyidir, bu da oluşumun gerçek durumu ile tutarlıdır.

Zemin-uzay koordineli zaman alanı elektromanyetik yönteminin sonuçları

9. Kömür madenlerinde eski boş alanlar için doğru tespit teknolojisi

GOAF kapsamını tanımlamak için öğütülmüş geçici elektromanyetik yöntem ince algılama teknolojisi kullanın, delme için bir hedef alan sağlamak ve GoAF'ı hızlı bir şekilde ortaya çıkarmak için delme kılavuzu (zemin deliği geçici elektromanyetik yöntem, kömürün uzamsal gelişimini daha da belirlemek için kullanılabilir), goaf'ın uzamsal gelişimini daha da tanımlamak için kullanılabilir), yüksek-ölçekli tarama teknolojisini, üç-doyum pozisyonunda, yüksek kaltı üç-doyum pozisyonunda, yüksek-ölçeklendirme teknolojisini, üç-ölçeklendirme teknolojisini, yüksek vasıflı üç-got ile arayarak kullanabilir. Fırın sürekli izleme yoluyla elde edilir.

Zemin geçici elektromanyetik, zemin deliği geçici elektromanyetik, sondaj ve delik içi lazer/sonar yöntemlerinin ilgili avantajlarını birleştirerek, iç yapının konumlandırma hatası ve eski fırın goaf'ın spesifik sınırları, kesin nicel ve niteliksel kesme sonuçlarından bir dönüşüm elde eder.

Bu teknoloji, karmaşık jeolojik koşullar ve kaynak rezervi hesaplaması gibi alanlar altında kömür madenlerinde çeşitli eski fırın goaves (suyla veya susuz) türlerinin kesin araştırılması için uygundur.

Goaf bölgesi için kesin anket ve inşaat yöntemleri ve ekipmanları

Goaf alanının 3D tarama ve modelleme sonuçları

10. Tamamen dijital yüksek yoğunluklu üç boyutlu sismik keşif

Üç boyutlu sismik keşif teknolojisi, kömür madeni yapısal keşfi için etkili bir teknik araçtır. Tamamen dijital yüksek yoğunluklu üç boyutlu sismik keşif teknolojisi, sismik verilerin dikey ve yatay çözünürlüğünü önemli ölçüde geliştiren ve küçük problemleri etkili bir şekilde çözebilen 'iki geniş ve bir yüksek ' işleme ve yorumlama teknolojisini entegre eder. Hatalar, çökme sütunları, kömür dikiş çatılarında kum gövdesi oluşumunun derecesi ve kül çatısının arayüz şekli, kömür madenlerinin güvenli üretimini sağlar.

Kömür dikiş zeminin üç boyutlu gösterimi

Kömür Dikiş Oluşumu Değişikliği Bölüm Morfolojisi ve Arıza Ekranı

Kömür dikişlerinde geliştirilen çökme sütunlarının sismik özellikleri

Antik nehir kanallarının sismik düzlemsel özelliklerinin özellikleri

11. Kanal dalga algılama teknolojisi

Maden çalışma yüzü içinde ve tünelin yanında çeşitli jeolojik yapıları tespit etmek için kanal dalgası algılama teknolojisini kullanın: küçük hatalar, çökme sütunları, kömür dikiş çatallanması ve inceltme bölgeleri, magmatik kayalar, yangın alanları ve diğer jeolojik anomaliler.

Hataları tespit etmek için iletim kanalı dalga yöntemi

Hataları tespit etmek için yansıma kanalı dalga yöntemi

Krater penetrasyon tespitinin BT görüntülemesi (kırmızı ve sarı, krater penetrasyon tespitinin anormal alanlarıdır, mavi normal alanlardır)

Kanal Wave Velocity CT görüntüleme (Siyah, kanal dalgası algılama çöküş sütununun sınırıdır, kırmızı madencilik maruziyetinin sınırıdır)

Çalışma yüzünün sıkıcı başı tünel arızaları tespit eder

Kömür kalınlığını tespit etmek için iletim kanalı dalga yöntemi
