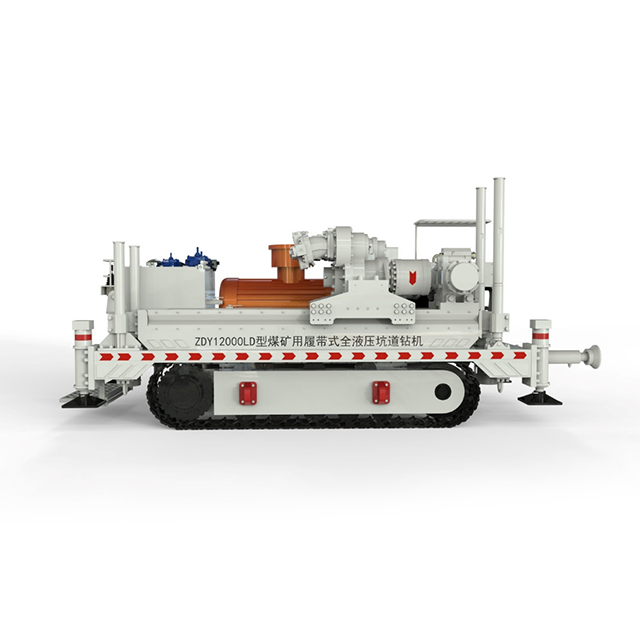

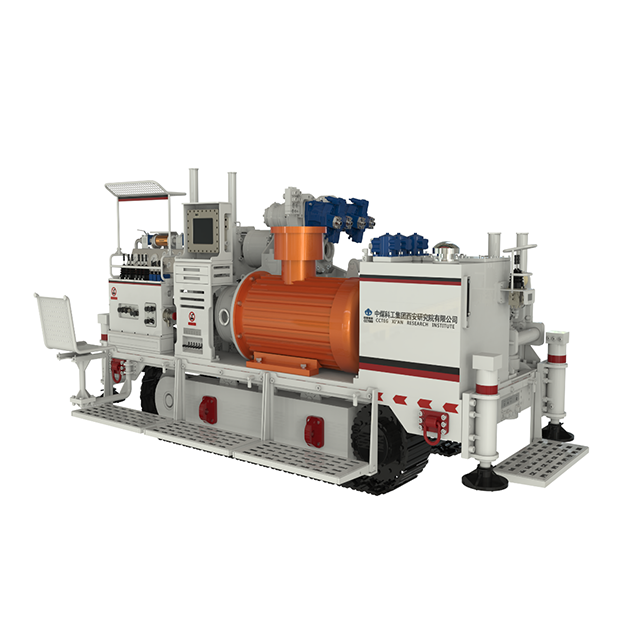

ZDY25000 ／ 20000 ／ 15000 ／ 12000L yönlü sondaj teçhizatı

1. Giriş

Bu sondaj kuleleri serisi, kömür madenlerinde yüksek hassasiyetli ve ultra uzun mesafeli yönlü delme için kullanılır. Alt delikli motor yönlü sondaj, döner delme, kompozit yönlü sondaj ve diğer inşaat tekniklerini gerçekleştirebilirler. Gaz drenajı, su keşfi ve drenajı, jeolojik yapı keşfi, kömür dikiş kalınlığı tespiti, kömür dikiş su enjeksiyon çatısı ve zemin harç ve diğer yapılar için kullanılırlar. Sondaj teçhizatı büyük bir rotasyon kapasitesine sahiptir, büyük açılı sondaj yapısı yapabilir ve sıradan matkap boruları, kablo matkap boruları, burgu matkap boruları ve balıkçılık sondaj araçlarının çeşitli özellikleriyle kullanılabilir. Güçlü işlem uyarlanabilirliğine sahiptir ve 1500 metreden fazla delebilir. Kömür dikişlerinde ultra uzun mesafeli yönlü sondaj yapabilme yeteneği ile, ZDY15000LD sondaj teçhizatının maksimum sondaj derinliği 3353m'ye ulaştı ve kömür madenlerinde yeraltı uzun yönlü sondaj alanında yeni bir dünya rekoru kırdı.

2. Teknik özellikler

1. Sondaj teçhizatı, bağımsız yürüyüş yeteneği, kolay yer değiştirme ve esnek yerinde düzen ile bir palet düzeni yapısı benimser.

2. Sondaj teçhizatının döner sistemi ve besleme sistemi, normal sondaj, bileşik delme ve sondaj oryantasyon ayarlaması gibi çeşitli inşaat gereksinimlerini karşılamak için sırasıyla hızlı ve yavaş çalışma modları ile tasarlanmıştır ve delme yönünün kesin ayarlanmasını sağlayabilir. Tork sınırı modülü, sırasıyla döner delme ve yönlü delme için sondaj teçhizatının fonksiyonel uyarlanabilirliğini arttıran hızlı ve yavaş döner sistemler için ayrı olarak ayarlanır ve güvenlik korumasında rol oynar.

3. Sondaj teçhizatının kılavuz rayları, uzun hizmet ömrü ve kolay değiştirme özelliklerine sahip aşınmaya dayanıklı malzemelerden yapılmıştır.

4. Sondaj teçhizatı, ultra uzun mesafeli yönlü sondaj için verimli yem ihtiyaçlarını karşılayabilirken, matkap sıkıştığında matkap aletlerinden güçlü bir şekilde çekilme ihtiyacı dikkate alınır.

5. Sondaj teçhizatının hidrolik sistemi tek etkili bir çalışma modu benimser ve her aktüatör bağımsız olarak bir hidrolik kontrol kolu ile çalıştırılır. İşlem süreci ve temel eylemler basit ve sezgiseldir.

6. Sondaj teçhizatı, matkap borusunu sökerken aktif bir silindir yüzer fonksiyona sahiptir. Pasif silindir yüzer modu ile karşılaştırıldığında, matkap borusunu etkili bir şekilde koruyabilir ve iplik hasarını önleyebilir.

7. Sondaj teçhizatının hidrolik sistemi, önemli enerji tasarrufu, yüksek güvenilirlik ve iyi çalışabilirlik özelliklerine sahip yük duyarlı ve sabit güç kontrol teknolojisini benimser.

8. Matkap borusunun etkili kenetlenmesini sağlamak, inşaat sırasında matkapların düşmesini önlemek ve yönlü sondaj yapısı sırasında gövde indirme gereksinimlerini kolaylaştırmak için maksimum açıklık 200 mm'lik geniş açılan bir kompozit tutucu kullanın.

3. Teknik parametreler
